● 硬件规格信息

PCBA尺寸与接口定义说明

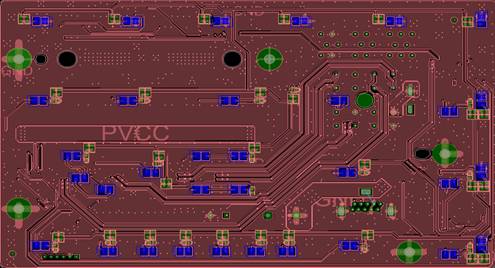

控制面板PCBA 尺寸

PCB尺寸：156.7mm X 97.1mm

top

Bottom

控制面板接口定义说明

ISO座子定义

引脚编号	定义	引脚编号	定义
A1	Key_Car	C5	GND
A2	Key_Car2/4052_CTL	C6	REVERSE
A3	GND	C7	NC
A4	ACC_IVI	C8	NC
A5	V_ANT	C9	NC
A6	LIGHT_PWM	C10	NC
A7	B+	C11	NC
A8	GND	C12	NC
B1	RR+	C13	NC
B2	RR-	C14	NC
B3	RF+	C15	NC
B4	RF-	C16	NC
B5	LF+	C17	NC
B6	LF-	C18	NC
B7	LR+	C19	NC
B8	LR-	C20	NC
C1	AV4_IN(CAMERA)
C2	VCC_Camera
C3	NC
C4	GND

薄膜触摸屏座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	NC	6	KEY13	11	KEY8	16	KEY3
2	GND	7	KEY12	12	KEY7	17	KEY2
3	KEY16	8	KEY11	13	KEY6	18	KEY1
4	KEY15	9	KEY10	14	KEY5	19	GND
5	KEY14	10	KEY9	15	KEY4	20	NC

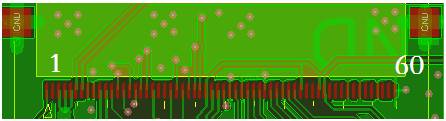

60PIN与仪表板连接座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	MCU_RESET	16	XRES	31	AUX_DET	46	NC
2	NC	17	AMP_EN	32	GND	47	AGND
3	+5VC	18	AMP_Mute	33	AV4_IN(CAMERA)	48	ACC_IVI
4	+5VC	19	ANTPW_ON	34	GND	49	NC
5	+5VC	20	Radio_INT	35	REVERSE	50	NC
6	+3.3V	21	Radio_RST	36	VCC_Camera	51	NC
7	+3.3VC	22	MCU_INT_L	37	VCC_Camera	52	GND
8	GND	23	LED_SDA1	38	GND	53	PWM1
9	GND	24	MCU_EN_L/3V_EN	39	USB_OTG+	54	GND
10	MCU_SCL1	25	LED_SCL1	40	USB_OTG	55	NC
11	MCU_SDA1	26	LED_LANCH1	41	GND	56	NC
12	LIGHT_PWM	27	LED_OEN1	42	Key_Car	57	GND
13	SWDIO	28	AGND	43	Key_Car2/4052_CTL	58	NC
14	SWDIO	29	MB_L	44	AGND	59	NC
15	KEY_INT	30	MB_R	45	NC	60	GND

USB&AUX座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	USB_OTG+	4	GND	7	AUX_L	10	AUX_DET
2	USB_OTG	5	+5VUSB	8	GND
3	GND	6	+5VUSB	9	AUX_R

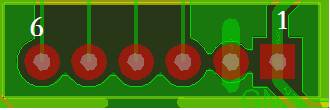

触摸屏烧录座子定义

引脚编号	定义	引脚编号	定义
1	+3.3VC	4	SWDCLK
2	GND	5	SWDIO
3	XRES	6	KEY_INT

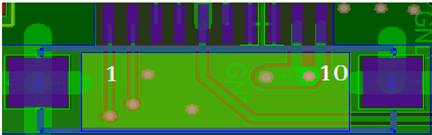

LED灯控制座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	B+	4	GND	7	LED_SDA1	10	LED_OEN1
2	B+	5	ACC_IVI	8	LED_SCL1
3	GND	6	+3.3V	9	LED_LANCH1

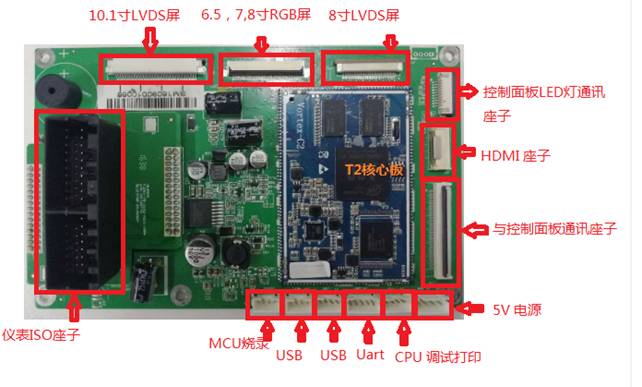

仪表板PCBA 尺寸

PCB尺寸：98mm*160mm

TOP

bottom

仪表ISO座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	CAN_H	10	示宽灯	19	门开指示灯左前	28	ABS故障指示灯
2	CAN_L	11	NC	20	门开指示灯左后	29	输出车速信号
3	CAN_GND	12	蓄电池常电	21	门开指示灯右前	30	NC
4	左转向灯	13	蓄电池常电	22	门开指示灯右后	31	NC
5	右转向灯	14	IGN	23	NC	32	NC
6	近光灯	15	GND	24	EPS指示灯	33	NC
7	远光灯	16	GND	25	驻车制动灯	34	NC
8	前雾灯	17	NC	26	制动系统故障	35	NC
9	后雾灯	18	安全带未系指示灯	27	安全气囊	36	NC

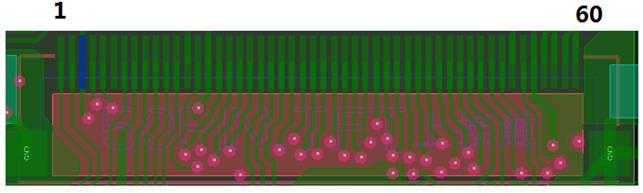

10.1寸LVDS屏座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	GND	16	DVDD_LCD	31	LVDS0-VN0	46	V7
2	AVDD_LCD	17	GND	32	GND	47	V6
3	DVDD_LCD	18	LVDS0-VP3	33	GND	48	V5
4	GND	19	LVDS0-VN3	34	LCD_RST#	49	V4
5	VCOM	20	GND	35	MODE	50	V3
6	DVDD_LCD	21	LVDS0-VPC	36	LR	51	V2
7	GND	22	LVDS0-VNC	37	GND	52	V1
8	V14	23	GND	38	UD	53	GND
9	V13	24	LVDS0-VP2	39	GND	54	DVDD_LCD
10	V12	25	LVDS0-VN2	40	AVDD_LCD	55	SELB
11	V11	26	GND	41	VCOM	56	VGH
12	V10	27	LVDS0-VP1	42	DITHB	57	DVDD_LCD
13	V9	28	LVDS0-VN1	43	GND	58	VGL
14	V8	29	GND	44	DVDD_LCD	59	GND
15	GND	30	LVDS0-VP0	45	GND	60	NC

6.5,7,8寸RGB屏座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	NC	16	LCD0-D16	31	LCD0-D15	46	GND
2	NC	17	LCD0-D17	32	LCD0-D0	47	VLED-
3	GND	18	LCD0-D18	33	LCD0-D1	48	VLED-
4	DITHB	19	LCD0-D19	34	LCD0-D2	49	VLED+
5	VCOM	20	LCD0-D20	35	LCD0-D3	50	VLED+
6	NC	21	LCD0-D21	36	LCD0-D4
7	LCD_RST#	22	LCD0-D22	37	LCD0-D5
8	AVDD_LCD	23	LCD0-D23	38	LCD0-D6
9	VGL	24	LCD0-D8	39	LCD0-D7
10	VGH	25	LCD0-D9	40	LCD0-HSYNC
11	UD	26	LCD0-D10	41	LCD0-VSYNC
12	LR	27	LCD0-D11	42	LCD0-DE
13	GND	28	LCD0-D12	43	MODE
14	LCD0-CLK	29	LCD0-D13	44	DVDD_LCD
15	GND	30	LCD0-D14	45	VCOM

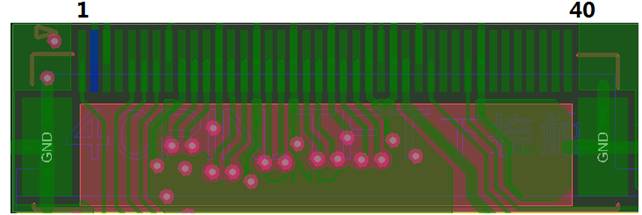

8寸LVDS屏座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义
1	VCOM	16	LVDS0-VN1	31	NC
2	DVDD_LCD	17	LVDS0-VP1	32	VGL
3	DVDD_LCD	18	GND	33	GND
4	NC	19	LVDS0-VN2	34	NC
5	LCD_RST#	20	LVDS0-VP2	35	NC
6	UD	21	GND	36	NC
7	LR	22	LVDS0-VN3	37	NC
8	STBY	23	LVDS0-VP3	38	NC
9	GND	24	GND	39	NC
10	LVDS0-VNC	25	SELB	40	NC
11	LVDS0-VPC	26	GND
12	GND	27	AVDD_LCD
13	LVDS0-VN0	28	GND
14	LVDS0-VP0	29	VGH
15	GND	30	NC

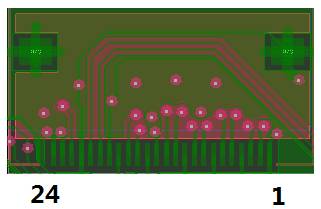

HDMI座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义
1	GND	9	HTX0N	17	HHPD
2	HTX2P	10	GND	18	GND
3	HTX2N	11	HTXCP	19	TWI1-SDA
4	GND	12	HTXCN	20	TWI1-SCL
5	HTX1P	13	GND	21	GND
6	HTX1N	14	HCEC	22	HDMI_RST
7	GND	15	HSCL	23	GND
8	HTX0P	16	HSDA	24	GND

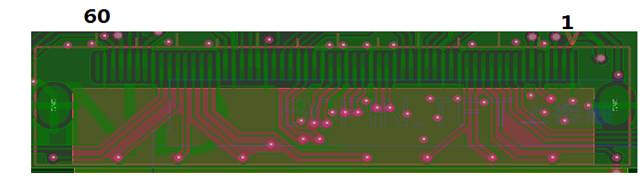

控制面板通讯座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	MCU_RESET	16	XRES	31	AUX_DET	46	NC
2	NC	17	AMP_EN	32	GND	47	AGND
3	+5VC	18	AMP_Mute	33	AV4_IN(CAMERA)	48	ACC_IVI
4	+5VC	19	ANTPW_ON	34	GND	49	NC
5	+5VC	20	Radio_INT	35	REVERSE	50	NC
6	+3.3V	21	Radio_RST	36	VCC_Camera	51	NC
7	+3.3VC	22	MCU_INT_L	37	VCC_Camera	52	GND
8	GND	23	LED_SDA1	38	GND	53	PWM1
9	GND	24	MCU_EN_L/3V_EN	39	USB_OTG+	54	GND
10	MCU_SCL1	25	LED_SCL1	40	USB_OTG	55	NC
11	MCU_SDA1	26	LED_LANCH1	41	GND	56	NC
12	LIGHT_PWM	27	LED_OEN1	42	Key_Car	57	GND
13	SWDIO	28	AGND	43	Key_Car2/4052_CTL	58	NC
14	SWDIO	29	MB_L	44	AGND	59	NC
15	KEY_INT	30	MB_R	45	NC	60	GND

控制面板LED灯通讯座子定义

引脚编号	定义	引脚编号	定义	引脚编号	定义	引脚编号	定义
1	B+	4	GND	7	LED_SDA1	10	LED_OEN1
2	B+	5	ACC_IVI	8	LED_SCL1
3	GND	6	+3.3V	9	LED_LANCH1

MCU烧录座子定义

引脚编号	定义	引脚编号	定义
1	+3.3V_MCU	3	SWDIO
2	SWCLK	4	GND

USB座子定义

引脚编号	定义	引脚编号	定义
1	+5VC	3	USB_ DP
2	USB_ DM	4	GND

串口（UART）座子定义

引脚编号	定义	引脚编号	定义
1	+5VC	4	GND
2	UART4-RX	5	UBOOT
3	UART4-TX

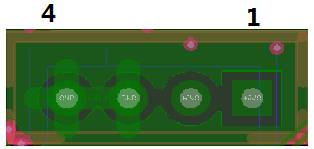

5V电源座子定义

引脚编号	定义	引脚编号	定义
1	+5VC	3	GND
2	+5VC	4	GND

CPU调试打印座子定义

引脚编号	定义	引脚编号	定义
1	NC	3	UART2-TX
2	UART2-RX	4	GND

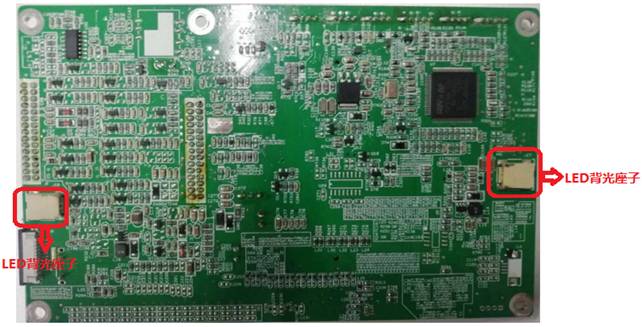

背光LED灯座子定义

引脚编号	定义	引脚编号	定义
1	VLED+	3	NC
2	VLED-	4	NC

● 环境可靠性测试

测试项目	测试条件	测试结果
高温85℃老化	从室温逐步上升到85℃后连续工作48H，检测各项功能应正常	正常
低温-30℃老化	从室温逐步下降到-30℃后连续工作48H，检测各项功能应正常	正常
高温储存	非通电状态，从室温逐步上升到85℃后保持48H。常温下回复2H，检测各项功能正常。	正常
低温储存	非通电状态，从室温逐步下降到-40℃后保持48H。常温下回复2H，检测各项功能正常。	正常
常温开关机测试	常温环境下，在个功能状态开关ACC/BATT各200次。各项功能不能有无图像不同步，启动白屏、不能启动等异常。	正常
常温老化测试	室温下（15℃-35℃），正常工作状态连续运行240小时，。试验过程不能有状态不正常，触摸屏无作用，错乱等不良现象。试验后检测各项功能应无不良现象。	正常

● 免费设计资料

	核心板规格书
	BOM清单
	硬件系统框图
	原理图、PCB图、丝印图
	GERBER及坐标文件
	3D数据、2D圉、总成图
	结构物料BOM等

● 满足国标

	GB 15082-2008	汽车用车速表
	QC/T 14-2009	汽车用轮胎气压表
	QC/T 208-2007	汽车温度报警器
	QC/T 213-2007	汽车、摩托车仪表术语
	QC/T 215-2007	汽车、摩托车仪表信号编制方法
	QC/T 217-2007	汽车用压力报警器
	QC/T 727-2007	汽车、摩托车用组合仪表
	QC/T 783-2007	汽车、犀托车用车速传感器
	QC/T 784-2007	汽车、摩托车仪表用场致发光屏
	QC/T 820-2009	汽车、摩托车仪表用步进电机
	QC/T 821-2009	汽车用发动机冷却水及润滑油温度传感器
	QC/T 822-2009	汽车用发动机润滑油压力传感器
	QC/T 824-2009	汽车用速传感器
	GB 8108-1999	车用电子警报器
	QC/T 21255-2007	机动车测速仪
	QC/T 19951-2005	道路车辆一静放电产生的电骚扰试验方法
	QC/T 413-2002	汽车电气设备基本技术条件
	QC/T 549-1999	汽车倒车报瞽器
	QC/T 550-1999	汽车用蜂鸣器
	ISO 2575-2010	道路车辆[1]操纵件、指示器和信号装置的符号
	QC/T 413-2002	汽车电气设备基本技术条件
	GB 18655-2002	用于保护车载接收机的无线电骚扰特性的限值和测量方法
	GB 4094-1999	汽车择似件、指示器及值号装霣的标志
	QC/T 536-1999	汽车仪表一般质量要求
	QC/T 537-1999	汽车仪表一般设计要求
	QC/T 28046	道路车辆电气与电子设备的环境条件与试验汽车电磁兼容性要求标准，比如GB/T17619-1998、GB14023-2000、GB18655—2002等.

● 主要合作检测机构

	广州广电计量检测股份有限公司
	深圳市微测检测有限公司
	富司康华南检测中心
	方圆广电检验检测股份有限公司
	国家轿车质量监督检验中心
	中检集团南方电子产品测试（深圳〕股份有眼公司
	深训市计量质量检测研究院
	武汉汽车车身附件研究所质量监督检验中心（谱尼测试)
	广州力赛计量检测有限公司

返回顶部

系统参数
CPU	Arm Cortex –A7 双核
GPU	Mali-400 MP2图形处理器
RAM	DDR3:512MB
ROM	支持EMMC5.1,目前采用4GB,支持16G
USB接口	外甩USB 2.0，支持手机互联与U盘播放，系统升级
AUX	支持AUX 音频输入
LCD	LVDS输出：分辨率1024600,1280480，可支持1920*720
LCD	RGB输出：分辨率800*480
Camera	1路 CVBS 输入，倒车显示，支持P/N制式
收音机	FM 单模收音
触摸屏	薄膜触摸屏，触碰按键
指示灯	空调面板LED指示灯
AUDIO功能	模拟音频输出，左右通道
语音识别	单MIC 输入
CAN	兼容TJA1040/1041
方控	支持
结构参数
外观	两块板卡
主板尺寸	仪表板：98mm160mm,控制面板：156.7mm97.1mm
电气特性
输入电压	DC：9 V~16V, 标称12V输入
工作温度	-30~80℃
存储温度	-40~85℃
