● QZ203高清液晶仪表方案
| QZ203高清液晶仪表方案单仪表主板是基于我司高清液晶仪表方案核心板开发的全液晶仪表平台主板，该核心板使用国产芯片开发，cortex A7双核处理器，支持MAIL400 GPU以及高清视频解码器。基于Linux平台，使用蓝星科技自主研发的TD图形系统，实现高性能仪表整机方案。主板接口定义齐备，可支持仪表警示灯硬线检测与CAN通讯功能，外甩USB可供客户软件升级使用。 |
| 特色功能介绍： |
1. 国产方案硬件+自主知识产权TD系统； |
2.硬件支持多种RGB或LVDS屏，分辨率可高达1920*1200； |
3.内置WIFI功能, 支持安卓和苹果手机无线手机互联； |
4.外甩USB 2.0，支持软件升级，和安卓手机有线手机互联 |
5.CVBS 倒车后视 |
6.方向盘控制 |
7.支持外接虚拟屏，实现空调控制，MP3播放等； |
8.支持仪表硬线指示灯,和小灯检测； |
9. CAN通讯接口兼容高低速设计 |
● 特殊特性
系统参数
|
|
T2 核心板
|
核心板，196PIN，49.6mm*73.6mm
|
板载PMU：AXP209， 2 路降压转换器(Buck DC-DC converter)， 5 路线性稳压器(LDO)，电压/电流/温度等多路 12-Bit ADC，以及 4 路可配置的GPIO。整合了过/欠压(OVP/UVP)、过温(OTP)、过流(OCP)等保护电路。提供了一个两线串行通讯接口(TWSI)，处理器可以通过这个接口去打开或关闭某些电源输出，设置它们的电压。
|
|
CPU, 全志T2,双核ARM Cotex-A7
CPU 架构，以及Mali400MP2 GPU图像处理；
|
|
Boot
ROM :
• On-chip ROM
boot loader
• Support system
boot from NAND Flash, SD/TF card and SPI Nor Flash
• Support system code
download through USB OTG
|
|
内存（RAM）：双通道并行 DDR3 设计，标配 512MB，可定制1GB；
|
|
存储(ROM)：支持4GB/8GB/16GB/32GB emmc，标配 4GB，4GB/8GB/16GB/32GB emmc 可选
|
|
LCD显示
|
集成TTL(RGB)\LVDS显示端口，最高可支持1920x1200显示分辨率，预留群创6.5’，7’，8’ RGB显示屏（分辨率800*480）；HSD 12.3’LVDS显示屏（分辨率1920*720）；同时通过转接板方式可实现驱动10.1’,10.25’LVDS屏；支持两路异显
|
TV-IN
|
4 个标清 CVBS 输入，支持NTSC和PAL两种制式
|
CPU
UART
|
UART6用于CPU与MCU通讯，UART2用于CPU调试打印
|
MCU
UART
|
UART1用于CPU与MCU通讯
|
USB
|
用于手机互联及系统软件升级
|
WIFI
|
预留，无线手机互联
|
MCU
|
STM32F103，主要CAN管理，电源管理，硬线信号检测
|
CAN
|
•一路CAN控制器，兼容TJA1040/1041
•Support the CAN2.0 A/B protocol specification
•Programmable
data rate up to 1Mbps
|
结构参数
|
|
外观
|
T2单仪表主板
|
板卡尺寸
|
87mm*150mm
|
电气参数
|
|
输入电压
|
工作电压范围：9v~16v；额定电压：12v
|
工作温度
|
-20°C ～ +70°C
|
存储温度
|
-30ºC ～ +80ºC
|
● 硬件规格信息

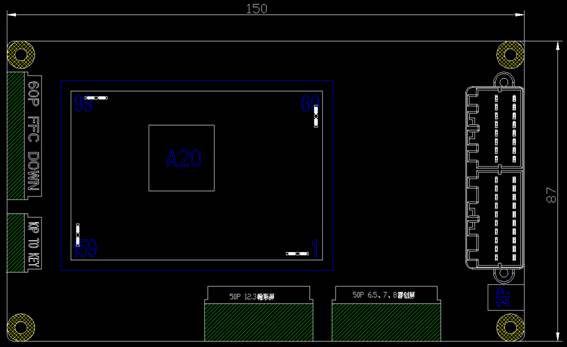

PCBA尺寸与接口定义说明
| 系统参数 |
| PCB尺寸：83mm X 55mm |
| top |
 |

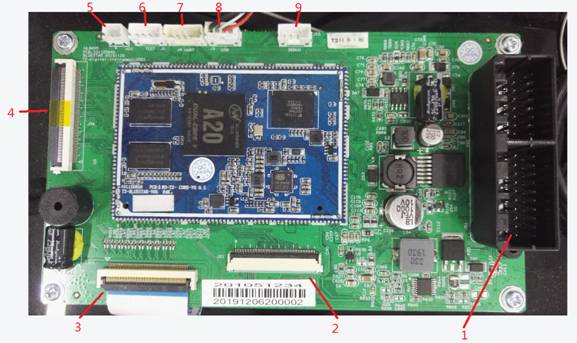

| 实物PCBA如下 |
 |
主插座接口定义

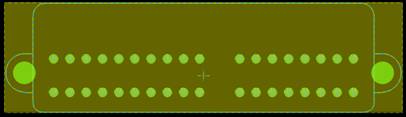

插座1：仪表主接口图及定义
插件型号为AMP175977执行，插件型号为安普1376113-1
 |
|
PIN号 |
定义 |
说明 |
PIN号 |
定义 |
说明 |
|
1 |
CAN_H |
|
19 |
门开指示灯 左前 |
|
|
2 |
CAN_L |
|
20 |
门开指示灯 左后 |
|
|
3 |
ILL_IN |
|
21 |
门开指示灯 右前 |
|
|
4 |
左转向灯 |
|
22 |
门开指示灯 右后 |
|
|
5 |
右转向灯 |
|
23 |
示宽灯 |
|
|
6 |
近光灯 |
|
24 |
EPS指示灯 |
|
|
7 |
远光灯 |
|
25 |
驻车制动灯 |
|
|
8 |
OTG_DM |
|
26 |
制动系统故障 |
|
|
9 |
OTG_DP |
|
27 |
+5VC_USB |
|
|
10 |
前雾灯 |
|
28 |
GND |
|
|
11 |
后雾灯 |
|
29 |
+3.3V |
|
|
12 |
方向盘按键 |
|
30 |
安全气囊 |
|
|
13 |
安全带未系指示灯 |
|
31 |
速度信号 |
|
|
14 |
ABS故障指示灯 |
|
32 |
GND |
|
|
15 |
Fuel燃油指示灯 |
|
33 |
CVBS |
|
|
16 |
ACC IN |
|
34 |
GND |
|
|
17 |
GND |
|
35 |
摄像头供电 |
|
|
18 |
蓄电池常电 |
|
36 |
倒车信号 |
|

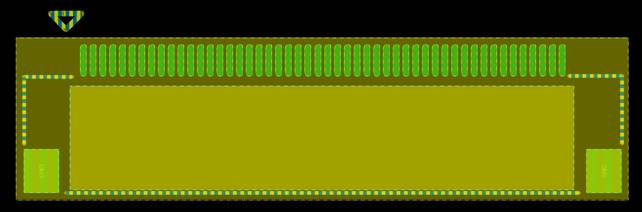

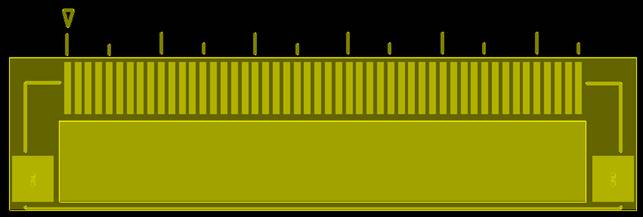

50P TTL显示屏接口
插座2：兼容6.5"、7"、8"群创屏
 |
|
PIN号 |
定义 |
说明 |
PIN号 |
定义 |
说明 |
|
1 |
NC |
|
26 |
G2 |
|
|
2 |
NC |
|
27 |
G3 |
|
|
3 |
GND |
|
28 |
G4 |
|
|
4 |
DITHB |
|
29 |
G5 |
|
|
5 |
VCOM |
|
30 |
G6 |
|
|
6 |
NC |
|
31 |
G7 |
|
|
7 |
RESET |
|
32 |
B0 |
|
|
8 |
AVDD |
|
33 |
B1 |
|
|
9 |
VGL |
|
34 |
B2 |
|
|
10 |
VGH |
|
35 |
B3 |
|
|
11 |
UD |
|
36 |
B4 |
|
|
12 |
LR |
|
37 |
B5 |
|
|
13 |
GND |
|
38 |
B6 |
|
|
14 |
DCLK |
|
39 |
B7 |
|
|
15 |
GND |
|
40 |
HS |
|
|
16 |
R0 |
|
41 |
VS |
|
|
17 |
R1 |
|
42 |
DE |
|
|
18 |
R2 |
|
43 |
MODE |
|
|
19 |
R3 |
|
44 |
DVDD |
|
|
20 |
R4 |
|
45 |
VCOM |
|
|
21 |
R5 |
|
46 |
GND |
|
|
22 |
R6 |
|
47 |
VLED- |
|
|
23 |
R7 |
|
48 |
VLED- |
|
|
24 |
G0 |
|
49 |
VLED+ |
|
|
25 |
G1 |
|
50 |
VLED+ |
|

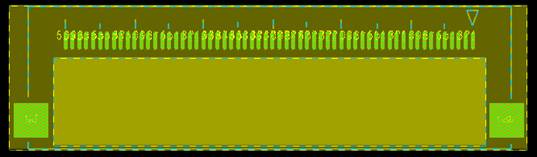

50P LVDS显示屏
插座3：接12.3" HSD屏
 |
|
PIN号 |
定义 |
说明 |
PIN号 |
定义 |
说明 |
|
1 |
GND |
|
31 |
MB_R |
|
|
2 |
NC |
|
32 |
MB_L |
|
|
3 |
NC |
|
33 |
MB-AGND |
|
|
4 |
GND |
|
34 |
KEY_AD1/AIR4 |
|
|
5 |
NC |
|
35 |
KEY_AD0/AIR3 |
|
|
6 |
NC |
|
36 |
MCU_EN_R/AIR2 |
|
|
7 |
GND |
|
37 |
NC |
|
|
8 |
NC |
|
38 |
MCU_INT_R/AIR1 |
|
|
9 |
GND |
|
39 |
NC |
|
|
10 |
NC |
|
40 |
Radio_RST |
|
|
11 |
NC |
|
41 |
Radio_INT/MCU_BL_EN1 |
|
|
12 |
NC |
|
42 |
ANTPW_ON |
|
|
13 |
ACC_DET_IVI |
|
43 |
AMP_Mute |
|
|
14 |
GND |
|
44 |
AMP_EN |
|
|
15 |
MIC- |
|
45 |
TP-WAKE-RST |
|
|
16 |
MIC+ |
|
46 |
TP-INT |
|
|
17 |
GND |
|
47 |
TWI2-SCL |
|
|
18 |
KEY_CAR2 |
|
48 |
TWI2-SDA |
|
|
19 |
KEY_CAR |
|
49 |
ILL_IN |
|
|
20 |
GND |
|
50 |
MCU_SDA1 |
|
|
21 |
NC |
|
51 |
MCU_SCL1 |
|
|
22 |
NC |
|
52 |
GND |
|
|
23 |
GND |
|
53 |
GND |
|
|
24 |
NC |
|
54 |
+3.3VC |
|
|
25 |
NC |
|
55 |
+3.3V |
|
|
26 |
NC |
|
56 |
+5VC |
|
|
27 |
GND |
|
57 |
+5VC |
|
|
28 |
NC |
|
58 |
+5VC |
|
|
29 |
GND |
|
59 |
NC |
|
|
30 |
AUX-CHE |
|
60 |
NC |
|
预留扩展接功放板插座
 |
|
PIN号 |
定义 |
说明 |
PIN号 |
定义 |
说明 |
|
1 |
NTC_K |
|
26 |
LVDS1-VP2 |
|
|
2 |
NTC_A |
|
27 |
LVDS1-VN2 |
|
|
3 |
LED- |
|
28 |
LVDS1-VP1 |
|
|
4 |
LED- |
|
29 |
LVDS1-VN1 |
|
|
5 |
LED- |
|
30 |
LVDS1-VP0 |
|
|
6 |
LED- |
|
31 |
LVDS1-VN0 |
|
|
7 |
NC |
|
32 |
LVDS0-VP3 |
|
|
8 |
LED+ |
|
33 |
LVDS0-VN3 |
|
|
9 |
LED+ |
|
34 |
LVDS0-VPC |
|
|
10 |
LED+ |
|
35 |
LVDS0-VNC |
|
|
11 |
NC |
|
36 |
LVDS0-VP2 |
|
|
12 |
GND |
|
37 |
LVDS0-VN2 |
|
|
13 |
GND |
|
38 |
LVDS0-VP1 |
|
|
14 |
NC |
|
39 |
LVDS0-VN1 |
|
|
15 |
NC |
|
40 |
LVDS0-VP0 |
|
|
16 |
NC |
|
41 |
LVDS0-VN0 |
|
|
17 |
CA3(NC) |
|
42 |
GND |
|
|
18 |
STBYB |
|
43 |
NC |
|
|
19 |
RESETB |
|
44 |
NC |
|
|
20 |
NC |
|
45 |
GND |
|
|
21 |
GND |
|
46 |
GND |
|
|
22 |
LVDS1-VP3 |
|
47 |
DVDD |
|
|
23 |
LVDS1-VN3 |
|
48 |
DVDD |
|
|
24 |
LVDS1-VPC |
|
49 |
AVDD |
|
|
25 |
LVDS1-VNC |
|
50 |
GND |
|
MIC插座
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
MIC+ |
2 |
MIC- |

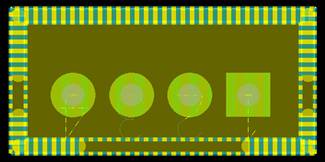

CPU调试接口UART口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
NC |
3 |
TX |
|
2 |
RX |
4 |
GND |

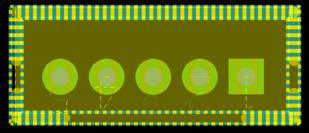

串口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
5V |
3 |
UART4-TX |
5 |
BOOT |
|
2 |
UART4-RX |
4 |
GND |
|
|
USB口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
5V |
3 |
OTG_DP |
|
2 |
OTG_DM |
4 |
GND |
MCU程序升级接口
|
|
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
3.3V |
3 |
SWDIO
|
|
2 |
SWCLK
|
4 |
GND |
● 环境可靠性测试
|
测试项目 |
测试条件 |
测试结果 |
|
高温85℃老化 |
从室温逐步上升到85℃后连续工作48H，检测播放高清视频功能应正常 |
正常 |
|
低温-30℃老化 |
从室温逐步下降到-30℃后连续工作48H，检测播放高清视频功能应正常 |
正常 |
|
高温储存 |
非通电状态，从室温逐步上升到85℃后保持48H。常温下回复2H，检测播放高清视频功能正常。 |
正常 |
|
低温储存 |
非通电状态，从室温逐步下降到-40℃后保持48H。常温下回复2H，检测播放高清视频功能正常。 |
正常 |
|
常温开关机测试 |
常温环境下，在个功能状态开关ACC/BATT各200次。播放高清视频不能有无图像不同步，启动白屏、不能启动等异常。 |
正常 |
|
常温老化测试 |
室温下（15℃-35℃），正常工作状态连续运行240小时，。试验过程不能有状态不正常，触摸屏无作用，错乱等不良现象。试验后检测播放高清视频功能应无不良现象。 |
正常 |
● 注意事项
| 主板预留群创6.5'，7'，8' RGB显示屏（分辨率800*480），HSD 12.3'LVDS显示屏（分辨率1920*720）连接器，如需接其他屏需增加转接板，同时屏参数需要调整。 |
● 免费设计资料
|
核心板规格书 |
||
|
BOM清单 |
||
|
硬件系统框图 |
||
|
原理图、PCB图、丝印图 |
||
|
GERBER及坐标文件 |
||
|
3D数据、2D圉、总成图 |
||
|
结构物料BOM等 |
● 满足国标
| GB 15082-2008 | 汽车用车速表 | ||
| QC/T 14-2009 | 汽车用轮胎气压表 | ||
| QC/T 208-2007 | 汽车温度报警器 | ||
| QC/T 213-2007 | 汽车、摩托车仪表术语 | ||
| QC/T 215-2007 | 汽车、摩托车仪表信号编制方法 | ||
| QC/T 217-2007 | 汽车用压力报警器 | ||
| QC/T 727-2007 | 汽车、摩托车用组合仪表 | ||
| QC/T 783-2007 | 汽车、犀托车用车速传感器 | ||
| QC/T 784-2007 | 汽车、摩托车仪表用场致发光屏 | ||
| QC/T 820-2009 | 汽车、摩托车仪表用步进电机 | ||
| QC/T 821-2009 | 汽车用发动机冷却水及润滑油温度传感器 | ||
| QC/T 822-2009 | 汽车用发动机润滑油压力传感器 | ||
| QC/T 824-2009 | 汽车用速传感器 | ||
| GB 8108-1999 | 车用电子警报器 | ||
| QC/T 21255-2007 | 机动车测速仪 | ||
| QC/T 19951-2005 | 道路车辆一静放电产生的电骚扰试验方法 | ||
| QC/T 413-2002 | 汽车电气设备基本技术条件 | ||
| QC/T 549-1999 | 汽车倒车报瞽器 | ||
| QC/T 550-1999 | 汽车用蜂鸣器 | ||
| ISO 2575-2010 | 道路车辆[1]操纵件、指示器和信号装置的符号 | ||
| QC/T 413-2002 | 汽车电气设备基本技术条件 | ||
| GB 18655-2002 | 用于保护车载接收机的无线电骚扰特性的限值和测量方法 | ||
| GB 4094-1999 | 汽车择似件、指示器及值号装霣的标志 | ||
| QC/T 536-1999 | 汽车仪表一般质量要求 | ||
| QC/T 537-1999 | 汽车仪表一般设计要求 | ||
| QC/T 28046 | 遒路车辋电气与电子设备的环境条件与试验汽车电磁兼容性要求标准，比如GB/T17619-1998、GB14023-2000、GB18655—2002等. |
