● QZ202智能车载IVI方案
| QZ202智能车载IVI方案一体板是基于国产芯片开发的IVI平台主板。ARM® Cortex™-A7 CPU构架双核处理器，支持MAIL400 GPU以及高清视频解码器。基于Linux平台，使用蓝星科技自主研发的TD图形系统，实现多功能IVI整机方案。该主板集成手机映射（支持有线、无线）、蓝牙、WIFI等功能电路，通过标准接插件，连接前级电源、音视频电路，确保电源网络、音/视频模块前后级既实现良好的模块化设计，又保证最佳的数据流传输路径，实现完美的前后级功能一体融合。接扩展口的标准化设计，使得整个系统的构架更为灵活和合理，从而使整机的IVI产品特性得到进一步增强。 |
| 特色功能介绍： |
1.国产方案硬件+自主知识产权TD系统,自主知识产权车机互联软件； |
2.硬件支持6.5”、7”、8”、10.1”、10.25”、10.4”多尺寸显示屏，支持TTL(RGB)或LVDS接口，最高分辨率1920*1200 |
3.支持横屏、竖屏显示； |
4、内置蓝牙功能，支持蓝牙电话本，A2DP，以及蓝牙 OBD |
5.内置内置 GPS 导航定位功能，可以支持 GPS、GLONASS，北斗定位系统 |
6.内置蓝牙功能，支持蓝牙电话本，A2DP，以及蓝牙 OBD |
7. FM/AM调频/调幅收音功能 |
8. 支持 3路 USB 接口输出，支持多媒体音视频输入，其中一路OTG端口支持程序烧录 |
9. 两路SD/TF，支持多媒体输入或程序升级 |
10. USB支持安卓或苹果手机有线手机互联； |
11.最多支持4路CVBS模拟视频输入，支持四路视频分屏显示； |
12.支持CVBS后视摄像头快速倒车显示 ，支持NTSC/PAL制式 |
13.支持数字摄像头输入 |
14.支持外接行驶记录仪（需先将UART4转RS232端口再外接2G/3G行驶记录仪单元） |
15.支持多功能方向盘按键控制； |
16.支持Linux和android的IDS双系统 |
17.支持语音识别 |
18.支持电阻触摸屏 |
19.支持电容屏 5 点以上触摸 |
20.支持模拟音频LINEIN输入 |
21.支持模拟输出（至后级放大电路） |
22. 支持串口调试打印 |
● 特性参数
|
系统参数 |
|
|
核心板 |
核心板，196PIN，49.6mm*73.6mm |
|
板载PMU：AXP209， 2 路降压转换器(Buck DC-DC converter)， 5 路线性稳压器(LDO)，电压/电流/温度等多路 12-Bit ADC，以及 4 路可配置的GPIO。整合了过/欠压(OVP/UVP)、过温(OTP)、过流(OCP)等保护电路。提供了一个两线串行通讯接口(TWSI)，处理器可以通过这个接口去打开或关闭某些电源输出，设置它们的电压。 |
|
|
CPU, ,双核ARM Cotex-A7
CPU 架构，以及Mali400MP2 GPU图像处理； |
|
|
Boot ROM : • On-chip ROM
boot loader • Support system
boot from NAND Flash, SD/TF card and SPI Nor Flash • Support system code
download through USB OTG |
|
|
内存（RAM）：双通道并行 DDR3 设计，标配 512MB，可定制1GB； |
|
|
存储(ROM)：支持4GB/8GB/16GB/32GB emmc，标配 4GB，4GB/8GB/16GB/32GB emmc 可选 |
|
|
LCD显示 |
集成TTL(RGB)\LVDS显示端口，最高可支持1920x1200显示分辨率，预留群创6.5'，7'，8' RGB显示屏（分辨率800*480）；HSD 12.3'LVDS显示屏（分辨率1920*720）；同时通过转接板方式可实现驱动10.1',10.25'LVDS屏；支持两路异显 |
|
模拟视频 |
4 个标清 CVBS 输入，支持NTSC和PAL两种制式 |
|
4路TV_OUT |
|
|
数字视频 |
1路CSI并行输入高清数字摄像头接口 |
|
模拟音频 |
2路MIC输入 |
|
1路LINE_IN_L/R输入 |
|
|
1路蓝牙音频BT_L/R输出 |
|
|
1路MB_L/R音频输出 |
|
|
触摸屏 |
I2C端口电容屏 |
|
电阻屏 |
|
|
UART |
UART4用于转RS232到行车记录仪端口 |
|
UART6用于CPU与MCU通讯 |
|
|
UART2用于CPU调试打印 |
|
|
3组USB |
USB
HOST 2.0 （2组）,USB OTG
(1组）。多媒体、手机互联及系统软件升级 |
|
SD/SDIO |
SD0\SD3多媒体或程序升级端口 |
|
WIFI |
USB端口WIFI模块，支持无线手机互联 |
|
蓝牙 |
支持蓝牙电话本，A2DP，以及蓝牙 OBD |
|
|
|
|
结构参数 |
|
|
外观 |
IVI主板 |
|
板卡尺寸 |
87mm*150mm |
|
电气参数 |
|
|
输入电压 |
工作电压：5V |
|
工作温度 |
-30°C ～ +85°C |
|
存储温度 |
-40ºC ～ +85ºC |
● 硬件规格信息
PCBA尺寸与接口定义说明

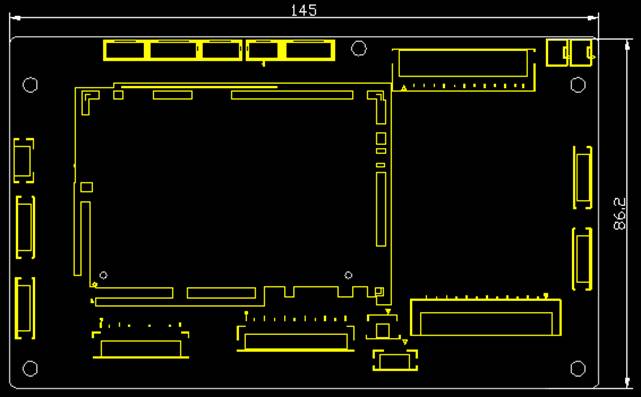

| 控制面板PCBA 尺寸 |
| PCB尺寸：86.2mm X 145mm |
| PCB |
 |
| PCBA |
 |

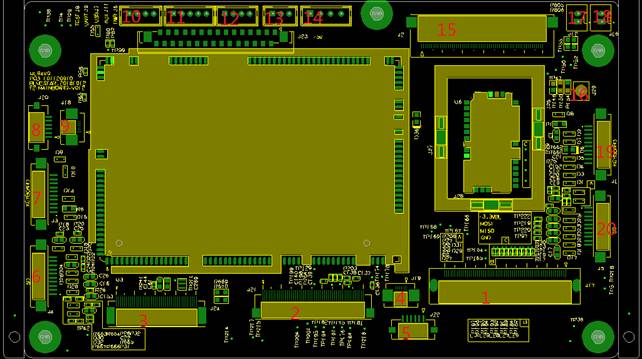

接口定义说明

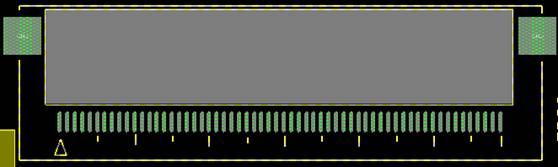

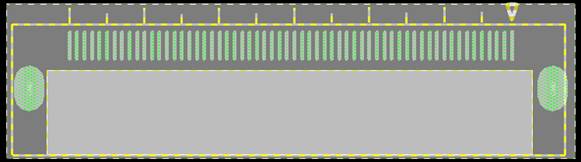

60P 10" CTP屏接口
插座1：CTP 10"屏接口图及定义
 |
|
PIN号 |
定义 |
PIN号 |
定义 |
PIN号 |
定义 |
|
1 |
GND |
21 |
LVDS_VPC |
41 |
VCOM |
|
2 |
AVDD |
22 |
LVDS_VNC |
42 |
DITH |
|
3 |
DVDD |
23 |
GND |
43 |
GND |
|
4 |
GND |
24 |
LVDS_VP2 |
44 |
DVDD |
|
5 |
VCOM |
25 |
LVDS_VN2 |
45 |
GND |
|
6 |
DVDD |
26 |
GND |
46 |
V7 |
|
7 |
GND |
27 |
LVDS_VP1 |
47 |
V6 |
|
8 |
V14 |
28 |
LVDS_VN1 |
48 |
V5 |
|
9 |
V13 |
29 |
GND |
49 |
V4 |
|
10 |
V12 |
30 |
LVDS_VP0 |
50 |
V3 |
|
11 |
V11 |
31 |
LVDS_VN0 |
51 |
V2 |
|
12 |
V10 |
32 |
GND |
52 |
V1 |
|
13 |
V9 |
33 |
GND |
53 |
GND |
|
14 |
V8 |
34 |
GRB/LCD_RST |
54 |
DVDD |
|
15 |
GND |
35 |
STBY/MODE |
55 |
SELB |
|
16 |
DVDD |
36 |
LR |
56 |
VGH |
|
17 |
GND |
37 |
DVDD |
57 |
DVDD |
|
18 |
LVDS_VP3 |
38 |
UP |
58 |
VGL |
|
19 |
LVDS_VN3 |
39 |
GND |
59 |
GND |
|
20 |
GND |
40 |
AVDD |
60 |
NC |

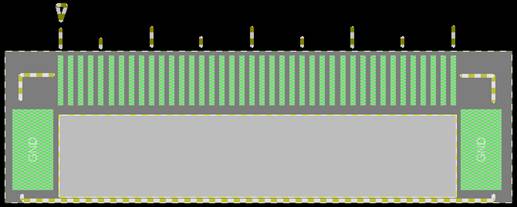

50P TTL显示屏接口
插座2：兼容6.5"、7"、8"群创屏
 |
|
PIN号 |
定义 |
说明 |
PIN号 |
定义 |
说明 |
|
1 |
NC |
|
26 |
G2 |
|
|
2 |
NC |
|
27 |
G3 |
|
|
3 |
GND |
|
28 |
G4 |
|
|
4 |
DITHB |
|
29 |
G5 |
|
|
5 |
VCOM |
|
30 |
G6 |
|
|
6 |
NC |
|
31 |
G7 |
|
|
7 |
RESET |
|
32 |
B0 |
|
|
8 |
AVDD |
|
33 |
B1 |
|
|
9 |
VGL |
|
34 |
B2 |
|
|
10 |
VGH |
|
35 |
B3 |
|
|
11 |
UD |
|
36 |
B4 |
|
|
12 |
LR |
|
37 |
B5 |
|
|
13 |
GND |
|
38 |
B6 |
|
|
14 |
DCLK |
|
39 |
B7 |
|
|
15 |
GND |
|
40 |
HS |
|
|
16 |
R0 |
|
41 |
VS |
|
|
17 |
R1 |
|
42 |
DE |
|
|
18 |
R2 |
|
43 |
MODE |
|
|
19 |
R3 |
|
44 |
DVDD |
|
|
20 |
R4 |
|
45 |
VCOM |
|
|
21 |
R5 |
|
46 |
GND |
|
|
22 |
R6 |
|
47 |
VLED- |
|
|
23 |
R7 |
|
48 |
VLED- |
|
|
24 |
G0 |
|
49 |
VLED+ |
|
|
25 |
G1 |
|
50 |
VLED+ |
|

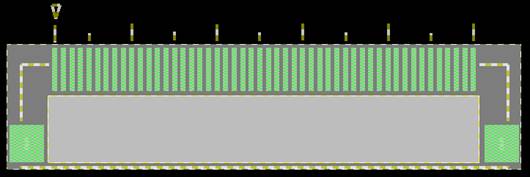

40P LVDS显示屏
插座3：接10.4" 群创屏、8"HSD屏、8"CPT屏
 |
|
PIN号 |
定义 |
说明 |
PIN号 |
定义 |
说明 |
|
1 |
VCOM |
|
21 |
GND |
|
|
2 |
DVDD |
|
22 |
LVDS_VN3 |
|
|
3 |
DVDD |
|
23 |
LVDS_VP3 |
|
|
4 |
NC |
|
24 |
GND |
|
|
5 |
LCD_RST |
|
25 |
SELB |
|
|
6 |
UD |
|
26 |
GND |
|
|
7 |
LR |
|
27 |
AVDD |
|
|
8 |
STBY/MODE |
|
28 |
GND |
|
|
9 |
GND |
|
29 |
VGH |
|
|
10 |
LVDS_VNC |
|
30 |
NC |
|
|
11 |
LVDS_VPC |
|
31 |
NC |
|
|
12 |
GND |
|
32 |
VGL |
|
|
13 |
LVDS_VN0 |
|
33 |
GND |
|
|
14 |
LVDS_VP0 |
|
34 |
NC |
|
|
15 |
GND |
|
35 |
VLED- |
|
|
16 |
LVDS_VN1 |
|
36 |
VLED- |
|
|
17 |
LVDS_VP1 |
|
37 |
NC |
|
|
18 |
GND |
|
38 |
NC |
|
|
19 |
LVDS_VN2 |
|
39 |
VLED+ |
|
|
20 |
LVDS_VP2 |
|
40 |
VLED+ |
|

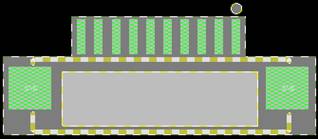

6P0.5间距电容触摸屏插座
插座4： 0.5间距6P电容触摸屏插座
 |
|
PIN号 |
定义 |
PIN号 |
定义 |
|
1 |
RST |
4 |
INT |
|
2 |
VDD |
5 |
SDA |
|
3 |
GND |
6 |
SCL |

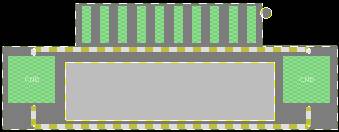

6P 1.0间距电容触摸屏插座口
插座5:1.0间距6P电容触摸屏插座
 |
|
PIN号 |
定义 |
PIN号 |
定义 |
|
1 |
RST |
4 |
INT |
|
2 |
VDD |
5 |
SDA |
|
3 |
GND |
6 |
SCL |
SD2端口插座
插座6：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
SD2_CD |
6 |
GND |
|
2 |
SD2_CMD |
7 |
SD2_D3 |
|
3 |
GND |
8 |
SD2_D2 |
|
4 |
SD2_CLK |
9 |
SD2_D1 |
|
5 |
VDD3V3 |
10 |
SD2_D0 |
左按键板接口
插座7：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
MCU_EN_L |
6 |
AD0_TIM |
|
2 |
LIGHT_PWM |
7 |
KEY_AD15 |
|
3 |
3.3V |
8 |
KEY_AD14 |
|
4 |
GND |
9 |
MCU_EN_R |
|
5 |
MCU_INT_L |
10 |
MCU_INT_R |
6P电容触摸屏接口
插座8： 6P 1.0间距电容触摸屏接口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
INT |
4 |
RST |
|
2 |
SDA |
5 |
VDD |
|
3 |
SCL |
6 |
GND |
6P电容触摸屏接口
插座9: 6P 0.5间距电容触摸屏接口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
INT |
4 |
RST |
|
2 |
SDA |
5 |
VDD |
|
3 |
SCL |
6 |
GND |
SYSTEM DEBUG串口
插座10：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
NC/GND |
3 |
UART2_TX |
|
2 |
UART2_RX |
4 |
GND |
行车记录仪串口UART4 & BOOT口
插座：11
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
5V_USB |
4 |
GND |
|
2 |
UART4_RX |
5 |
UBOOT |
|
3 |
UART4_TX |
|
|
USB_OTG/系统程序升级接口
插座12：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
USB_5V |
3 |
OTG_DP |
|
2 |
OTG_DM |
4 |
GND |
LINEIN音频接口
插座13：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
LINEINL |
3 |
LINEINR |
|
2 |
GND |
|
|
5V电源接口
插座14：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
5V_CON |
3 |
GND |
|
2 |
5V_CON |
4 |
GND |
60P连接功放板插座
插座15：
 |
|
PIN号 |
定义 |
PIN号 |
定义 |
PIN号 |
定义 |
|
1 |
5V_CON |
21 |
GND |
41 |
MCU_EN_R |
|
2 |
5V_CON |
22 |
MCU_RXD1 |
42 |
AD9_TIM |
|
3 |
5V_CON |
23 |
MCU_TXD1 |
43 |
KEY_AD14 |
|
4 |
5V_CON |
24 |
CAN_RX |
44 |
KEY_AD15 |
|
5 |
NC |
25 |
CAN_TX |
45 |
VCC_RTC |
|
6 |
GND |
26 |
UART3_3G_TX |
46 |
RV_MCU_INFO |
|
7 |
GND |
27 |
UART3_3G_RX |
47 |
RESET |
|
8 |
3.3V |
28 |
GND |
48 |
BT_PWR_CTRL |
|
9 |
3.3VC |
29 |
UART7_GPS_TX |
49 |
GND |
|
10 |
3.3VC |
30 |
UART7_GPS_RX |
50 |
BT_MIC+ |
|
11 |
TV_GND |
31 |
GND |
51 |
BT_MIC- |
|
12 |
AV4_IN |
32 |
USBH_DM |
52 |
GND |
|
13 |
AV3_IN |
33 |
USBH_DP |
53 |
BT_L |
|
14 |
AV2_IN |
34 |
GND |
54 |
BT_R |
|
15 |
AV1_IN |
35 |
USBH_DM2 |
55 |
GND |
|
16 |
TV_GND |
36 |
USBH_DP2 |
56 |
MB_L |
|
17 |
TVOUT3 |
37 |
GND |
57 |
MB_R |
|
18 |
TV_GND |
38 |
MCU_INT_L |
58 |
GND |
|
19 |
MCU_BL_EN |
39 |
MCU_INT_R |
59 |
MLINK_AUDIO_L |
|
20 |
UBOOT |
40 |
MCU_EN_L |
60 |
MLINK_AUDIO_R |
蓝牙天线接口
插座16：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
ANT |
2 |
GND |
语音用MIC接口
插座17：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
MB_MIC_ |
2 |
MB_MIC- |
蓝牙MIC接口
插座18：
|
|
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
MB_MIC_ |
2 |
MB_MIC- |
右按键板接口
插座19：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
MCU_EN_R |
6 |
AD9_TIM |
|
2 |
LIGHT_PWM |
7 |
KEY_AD15 |
|
3 |
3.3V |
8 |
KEY_AD14 |
|
4 |
GND |
9 |
MCU_EN_L |
|
5 |
MCU_INT_R |
10 |
MCU_INT_L |
SD1接口
插座20：
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
SD1_CD |
6 |
GND |
|
2 |
SD1_CMD |
7 |
SD1_D3 |
|
3 |
GND |
8 |
SD1_D2 |
|
4 |
SD1_CLK |
9 |
SD1_D1 |
|
5 |
3.3V |
10 |
SD1_D0 |
● 环境可靠性测试
|
测试项目 |
测试条件 |
测试结果 |
|
高温85℃老化 |
从室温逐步上升到85℃后连续工作48H，检测播放高清视频功能应正常 |
正常 |
|
低温-30℃老化 |
从室温逐步下降到-30℃后连续工作48H，检测播放高清视频功能应正常 |
正常 |
|
高温储存 |
非通电状态，从室温逐步上升到85℃后保持48H。常温下回复2H，检测播放高清视频功能应正常。 |
正常 |
|
低温储存 |
非通电状态，从室温逐步下降到-40℃后保持48H。常温下回复2H，检测播放高清视频功能应正常 |
正常 |
|
常温开关机测试 |
常温环境下，在个功能状态开关ACC/BATT各200次。各项功能不能有无图像不同步，启动白屏、不能启动等异常。 |
正常 |
|
常温老化测试 |
室温下（15℃-35℃），正常工作状态连续运行240小时，。试验过程不能有状态不正常，触摸屏无作用，错乱等不良现象。试验后检测各项功能应无不良现象。 |
正常 |
● 免费设计资料
|
核心板规格书 |
||
|
BOM清单 |
||
|
硬件系统框图 |
||
|
原理图、PCB图、丝印图 |
||
|
GERBER及坐标文件 |
||
|
3D数据、2D圉、总成图 |
||
|
结构物料BOM等 |
● 满足国标
| GBT 26775 | 车载音视频系统通用技术条件 | ||
| QC/T 14-2009 | 汽车用轮胎气压表 | ||
| GB 7258-2017 | 机动车运行安全技术条件 | ||
| GBT 18655-2010 | 用于保护车载接收机的限值和測量方法 | ||
| 车辆、船和内燃机无线电骚扰特性 | |||
| GBT 22630-2008 | 车载音视频设备电磁兼容性要求和测量方法 | ||
| GBT 26775 | 车载音视频系统通用技术条件 | ||
| QCT29106-2014 |
汽车电线束技术条件 | ||
| QC/T 784-2007 | 汽车、摩托车仪表用场致发光屏 | ||
| QJLYJ7110734A-2012 | 车载摄像头技术条件 | ||
| QC/T 824-2009 | 汽车用转速传感器 | ||
| GB 8108-1999 | 车用电子警报器 | ||
| GB/T 21255-2007 | 机动车测速仪 | ||
| GB/T 19951-2005 | 道路车辆一静放电产生的电骚扰试验方法 | ||
| QC/T 413-2002 | 汽车电气设备基本技术条件 | ||
| QC/T 549-1999 | 汽车倒车报警器 | ||
| QC/T 550-1999 | 汽车用蜂鸣器 | ||
| ISO 2575-2010 | 道路车辆[1].操纵件、指示器和信号装置的符号 | ||
| QC/T 413-2002 | 汽车电气设备基本技术条件 | ||
| GB 18655-2002 | 用于保护车载接收机的无线电骚扰特性的限值和测量方法 | ||
| GB 4094-1999 | 汽车操纵件、指示器及信号装置的标志 | ||
| QC/T 536-1999 | 汽车仪表一般质量要求 | ||
| QC/T 537-1999 | 汽车仪表一般设计要求 | ||
| QC/T 28046 | 道路车辆电气与电子设备的环境条件与试验 |
● 主要合作检测机构
|
广州广电计量检测股份有限公司 |
||
|
深圳市微测检测有限公司 |
||
|
富司康华南检测中心 |
||
|
方圆广电检验检测股份有限公司 |
||
|
国家轿车质量监督检验中心 |
||
|
中检集团南方电子产品测试（深圳〕股份有眼公司 |
||
|
深训市计量质量检测研究院 |
||
|
武汉汽车车身附件研究所质量监督检验中心（谱尼测试) |
||
|
广州力赛计量检测有限公司 |
