● LYU02智能车载IVI方案
| LYU02智能车载IVI方案一体板是基于低成本芯片开发的低成本一体板。单核，Cortex-A7架构CPU，主频可达650MHz，搭载具有自主知识产权的Linux操作系统，TD图形系统，车机互联软件，可推动各种尺寸显示屏，分辨率高达1366*768，有较强的兼容性和可扩展性。既能满足客户丰富的的功能需求，又具有极其明显的成本优势，市场推广优势明显。 |
功能：仪表功能（包含仪表上所有的信息显示）、收音机、音乐、蓝牙音乐、蓝牙电话、视频播放、安卓手机互联、胎压显示、倒车视频、画中画（行车记录仪画面显示及控制）等。 |
板卡体积小，方便和屏组成悬浮一体机，便于客户车内布置。开机速度小于3秒、支持开机动画。 |
低成本，用单台IVI的成本满足了车辆仪表加IVI的功能，方便客户降本。 |
| 特色功能介绍： |
1、搭载全自主知识产权的Linux操作系统，TD图形系统，车机互联软件 |
2、支持AHD720P 360全景泊车（只需加装4个摄像头） |
3、搭载 GPS 导航定位芯片，可以支持 GPS、GLONASS，北斗定位系统 |
4、内置蓝牙功能，支持蓝牙电话本，A2DP，以及蓝牙 OBD |
5、内置 WiFi 功能 |
6、内置独立收音功能,收音效果优秀 |
7、支持 2 路 USB 接口输出 |
8、支持 720P 视频解码，以及音视频播放 |
9、支持安卓或苹果手机手机互联 |
10、支持后视摄像头倒车显示 |
11、支持电容屏 5 点以上触摸 |
● 特性参数
|
系统参数 |
|
|
CPU |
CPU: Cortex –A7单核, 主频高达650MHz |
|
GPU: 2D |
|
|
RAM |
DDR2:1Gbit |
|
ROM |
256MB SPI NAND FLASH/SPI NOR FLASH |
|
SD/SDIO |
1组支持 SDIO 协议 WIFI 模块 |
|
USB接口 |
USB HOST 2.0 （1 组）,USB OTG (1组） |
|
LCD |
1组LVDS信号输出，分辨率：1366X768 |
|
18bit RGB，分辨率：1366X768 |
|
|
1通道TV CVBS输出 |
|
|
视频输入1 |
四路 CVBS 输入，四通道选一 |
|
视频输入2 |
一路CCIR601输入 |
|
模拟音频 |
4组模拟音频输入 |
|
1组模拟音频输出 |
|
|
数字音频 |
1组I2S数字音频 |
|
触摸屏接口 |
同时支持电容屏和电阻屏 |
|
结构参数 |
|
|
外观 |
一体主板 |
|
主板尺寸 |
160mm×98mm |
|
电气特性 |
|
|
输入电压 |
DC：14.4V |
|
工作温度 |
-30~80℃ |
|
存储温度 |
-40~85℃ |
● 硬件规格信息

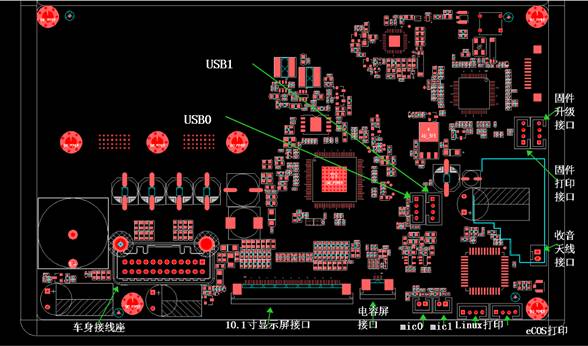

PCBA尺寸与接口定义说明
| 控制面板PCBA 尺寸 |
| PCB尺寸：160mm×98mm |
| top |
 |

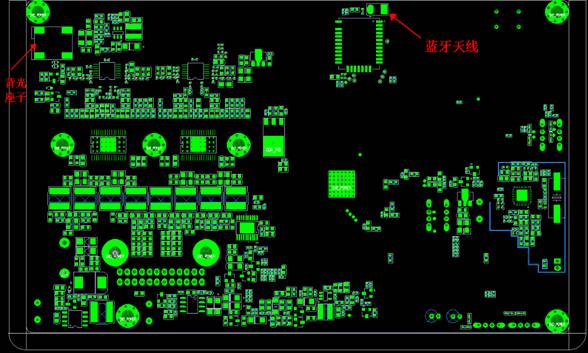

| Bottom |
 |
接口定义说明

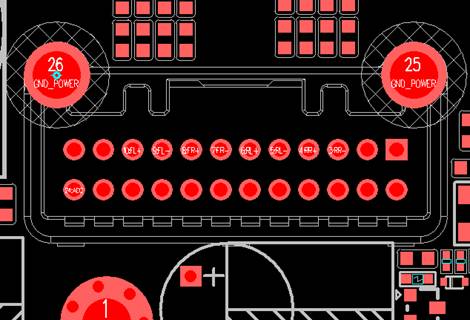

车身接线座定义
 |
|
引脚 |
定义 |
备注 |
引脚 |
定义 |
备注 |
|
1 |
GND |
|
13 |
PARKING |
低电平 |
|
2 |
VCC_CAMERA |
12V |
14 |
GND |
|
|
3 |
RR- |
|
15 |
GND |
|
|
4 |
RR+ |
12V |
16 |
CAN_H |
|
|
5 |
RL- |
|
17 |
CAN_L |
|
|
6 |
RL+ |
|
18 |
GND |
|
|
7 |
FR- |
|
19 |
CAMERA |
CVBS IN |
|
8 |
FR+ |
|
20 |
KEY_CAR1 |
|
|
9 |
FL- |
|
21 |
V-ANT |
12V |
|
10 |
FL+ |
|
22 |
ILL_IN |
|
|
11 |
GND |
|
23 |
REVERSE |
高电平 |
|
12 |
BATT_CAR |
|
24 |
ACC |
|

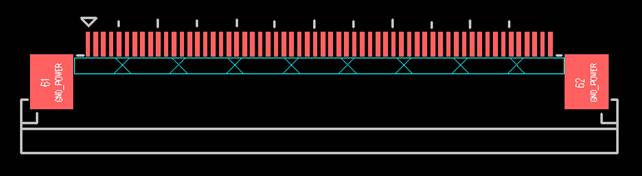

10.1寸显示屏接口定义
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
AGND |
16 |
DVDD_LVDS |
31 |
NIND0 |
46 |
V7 |
|
2 |
AVDD |
17 |
GND |
32 |
GND |
47 |
V6 |
|
3 |
DVDD |
18 |
PIND3 |
33 |
GND_LVDS |
48 |
V5 |
|
4 |
GND |
19 |
NIND3 |
34 |
GRB |
49 |
V4 |
|
5 |
VCOM |
20 |
GND |
35 |
STBYB |
50 |
V3 |
|
6 |
DVDD |
21 |
PINC |
36 |
SHLR |
51 |
V2 |
|
7 |
GND |
22 |
NINC |
37 |
DVDD |
52 |
V1 |
|
8 |
V14 |
23 |
GND |
38 |
UPDN |
53 |
GND |
|
9 |
V13 |
24 |
PIND2 |
39 |
AGND |
54 |
DVDD |
|
10 |
V12 |
25 |
NIND2 |
40 |
AVDD |
55 |
SELB |
|
11 |
V11 |
26 |
GND |
41 |
VCOM |
56 |
VGH |
|
12 |
V10 |
27 |
PIND1 |
42 |
DITH |
57 |
DVDD |
|
13 |
V9 |
28 |
NIND1 |
43 |
GND |
58 |
VGL |
|
14 |
V8 |
29 |
GND |
44 |
DVDD |
59 |
GND |
|
15 |
GND |
30 |
PIND0 |
45 |
GND |
60 |
NC |

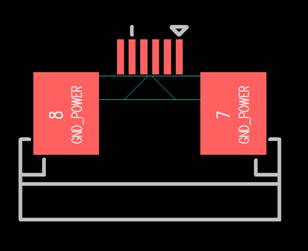

电容屏接口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
TP-RESET |
3 |
GND |
5 |
SDA |
|
|
|
2 |
VDD-TP |
4 |
TP-INT |
6 |
SCL |
|
|

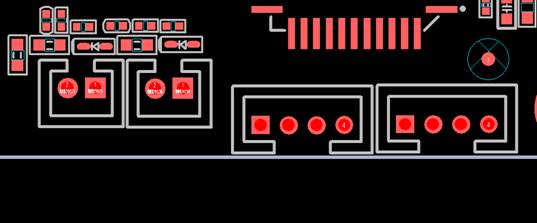

调试接口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
Linux打印接口 |
|||||||
|
1 |
GND |
2 |
UART0-RX |
3 |
UART0-TX |
4 |
NC |
|
eCOS打印接口 |
|||||||
|
1 |
GND |
2 |
UART3_TXD |
3 |
UART3_RXD |
4 |
NC |
|
MIC0 |
|||||||
|
1 |
MIC+ |
2 |
MIC- |
|
|
|
|
|
MIC1 |
|||||||
|
1 |
MIC+ |
2 |
MIC- |
|
|
|
|
固件升级和打印接口
 |
|
固件升级接口 |
|||||||
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
GND |
2 |
SWDIO |
3 |
SWCLK |
4 |
+3.3V_MCU |
|
固件打印接口 |
|||||||
|
1 |
GND |
2 |
MCU_TXD3 |
3 |
MCU_RXD3 |
4 |
GND |
USB接口
 |
|
USB0接口 |
|||||||
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
GND |
2 |
USB0_DP |
3 |
USB0_DM |
4 |
+5V |
|
USB1接口 |
|||||||
|
1 |
GND |
2 |
USB1_DP |
3 |
USB1_DM |
4 |
+5V |
● 环境可靠性测试
|
测试项目 |
测试条件 |
测试结果 |
|
高温85℃老化 |
从室温逐步上升到85℃后连续工作48H，检测播放高清视频功能应正常 |
正常 |
|
低温-30℃老化 |
从室温逐步下降到-30℃后连续工作48H，检测播放高清视频功能应正常 |
正常 |
|
高温储存 |
非通电状态，从室温逐步上升到85℃后保持48H。常温下回复2H，检测播放高清视频功能应正常。 |
正常 |
|
低温储存 |
非通电状态，从室温逐步下降到-40℃后保持48H。常温下回复2H，检测播放高清视频功能应正常 |
正常 |
|
常温开关机测试 |
常温环境下，在个功能状态开关ACC/BATT各200次。各项功能不能有无图像不同步，启动白屏、不能启动等异常。 |
正常 |
|
常温老化测试 |
室温下（15℃-35℃），正常工作状态连续运行240小时，。试验过程不能有状态不正常，触摸屏无作用，错乱等不良现象。试验后检测各项功能应无不良现象。 |
正常 |
● 免费设计资料
|
核心板规格书 |
||
|
BOM清单 |
||
|
硬件系统框图 |
||
|
原理图、PCB图、丝印图 |
||
|
GERBER及坐标文件 |
||
|
3D数据、2D圉、总成图 |
||
|
结构物料BOM等 |
● 满足国标
| GBT 26775 | 车载音视频系统通用技术条件 | ||
| QC/T 14-2009 | 汽车用轮胎气压表 | ||
| GB 7258-2017 | 机动车运行安全技术条件 | ||
| GBT 18655-2010 | 用于保护车载接收机的限值和測量方法 | ||
| 车辆、船和内燃机无线电骚扰特性 | |||
| GBT 22630-2008 | 车载音视频设备电磁兼容性要求和测量方法 | ||
| GBT 26775 | 车载音视频系统通用技术条件 | ||
| QCT29106-2014 |
汽车电线束技术条件 | ||
| QC/T 784-2007 | 汽车、摩托车仪表用场致发光屏 | ||
| QJLYJ7110734A-2012 | 车载摄像头技术条件 | ||
| QC/T 824-2009 | 汽车用转速传感器 | ||
| GB 8108-1999 | 车用电子警报器 | ||
| GB/T 21255-2007 | 机动车测速仪 | ||
| GB/T 19951-2005 | 道路车辆一静放电产生的电骚扰试验方法 | ||
| QC/T 413-2002 | 汽车电气设备基本技术条件 | ||
| QC/T 549-1999 | 汽车倒车报警器 | ||
| QC/T 550-1999 | 汽车用蜂鸣器 | ||
| ISO 2575-2010 | 道路车辆[1].操纵件、指示器和信号装置的符号 | ||
| QC/T 413-2002 | 汽车电气设备基本技术条件 | ||
| GB 18655-2002 | 用于保护车载接收机的无线电骚扰特性的限值和测量方法 | ||
| GB 4094-1999 | 汽车操纵件、指示器及信号装置的标志 | ||
| QC/T 536-1999 | 汽车仪表一般质量要求 | ||
| QC/T 537-1999 | 汽车仪表一般设计要求 | ||
| QC/T 28046 | 道路车辆电气与电子设备的环境条件与试验 |
