● LYK03普清液晶仪表方案
| LYK03普清液晶仪表方案是基于低成本芯片开发的低成本一体板。单核，Andes N13架构CPU，主频可达432MHz，搭载eCos操作系统，TD图形系统，车机互联软件，可推动各种尺寸显示屏，分辨率高达1366*768，有较强的兼容性和可扩展性。既能满足客户丰富的的功能需求，又具有极其明显的成本优势，市场推广优势明显。 |
| 特色功能介绍： |
| 1、搭载全自主知识产权的Linux操作系统，TD图形系统，车机互联软件 |
| 2、内置 WiFi 功能 |
| 3、支持 2 路 USB 接口输出 |
| 4、支持 720P 视频解码，以及音视频播放 |
| 5、支持安卓或苹果手机手机互联 |
| 6、支持后视摄像头倒车显示 |
| 7、支持CAN |
● 硬件规格信息
PCBA尺寸与接口定义说明
| 系统参数 |
| PCB尺寸：150mm×87mm |

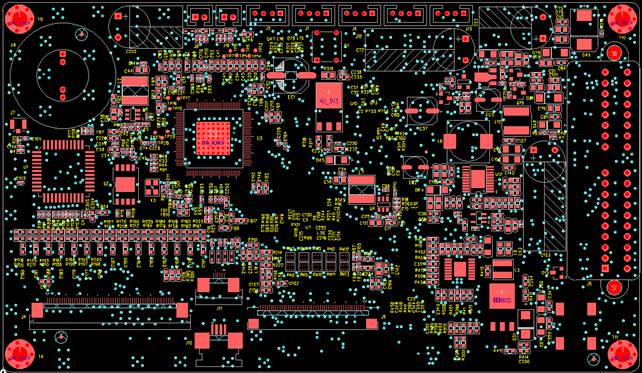

| top |
 |

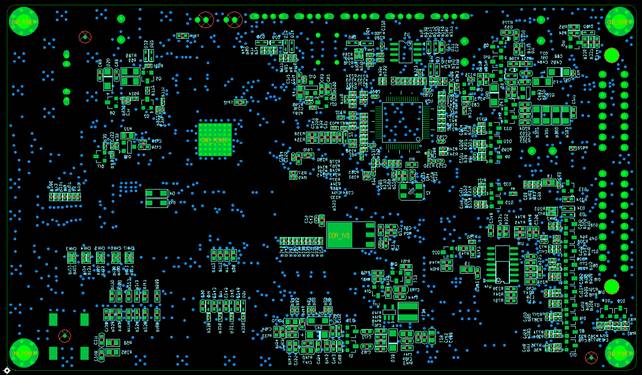

| bottom |
 |
接口定义说明

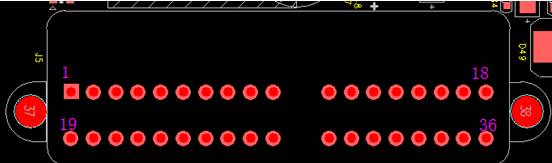

车身接线座定义
 |
| 引脚 | 定义 | 备注 | 引脚 | 定义 | 备注 |
| 1 | CAN-H | 19 | DOOR_OPEN | ||
| 2 | CAN-L | 20 | PASSANGER_BELT | ||
| 3 | ILL_IN | 21 | MOTOR_ERR | ||
| 4 | TURN_LEFT | 22 | AIR_BAG_PASSAGER | ||
| 5 | TURN_RIGHT | 23 | ASS | ||
| 6 | NEAR_LIGHT | 24 | EPS | ||
| 7 | FAR_LIGHT | 25 | PARKING | ||
| 8 | USB0_DM | 26 | BRAKE_LIQUID_LOW | ||
| 9 | USB0_DP | 27 | +5VC_USB | USB 5V供电 | |
| 10 | FRONT_FOG | 28 | GND | ||
| 11 | BACK_FOG | 29 | MSYS3V3 | 预留方向盘供电3.3V | |
| 12 | KEY_AD1 | 30 | AIR_BAG | ||
| 13 | DRIVER_BELT | 31 | SPEED_OUT | ||
| 14 | ABS | 32 | V_GND | ||
| 15 | FUEL | 33 | CAMERA | ||
| 16 | IGN_IN | 34 | GND | ||
| 17 | GND | 35 | VCC_CAMERA | ||
| 18 | BATT_CAR | 36 | REVERSE |

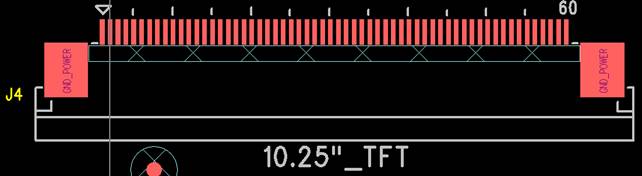

10.25寸显示屏接口定义
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
AGND |
16 |
DVDD |
31 |
NIND0 |
46 |
NC |
|
2 |
AVDD |
17 |
GND |
32 |
GND |
47 |
NC |
|
3 |
DVDD |
18 |
PIND3 |
33 |
GND_LVDS |
48 |
NC |
|
4 |
GND |
19 |
NIND3 |
34 |
GRB |
49 |
NC |
|
5 |
NC |
20 |
GND |
35 |
STBYB |
50 |
NC |
|
6 |
DVDD |
21 |
FINC |
36 |
GND |
51 |
NC |
|
7 |
GND |
22 |
NINC |
37 |
DVDD |
52 |
NC |
|
8 |
NC |
23 |
GND |
38 |
NC |
53 |
GND |
|
9 |
NC |
24 |
PIND2 |
39 |
AGND |
54 |
DVDD |
|
10 |
NC |
25 |
NIND2 |
40 |
AVOD |
55 |
SELB |
|
11 |
NC |
26 |
GND |
41 |
NC |
56 |
VGH |
|
12 |
NC |
27 |
PIND1 |
42 |
VGL |
57 |
DVDD |
|
13 |
NC |
28 |
NIND1 |
43 |
GND |
58 |
VGL |
|
14 |
NC |
29 |
GND |
44 |
DVDD |
59 |
GND |
|
15 |
GND |
30 |
PIND0 |
45 |
GND |
60 |
BIST |

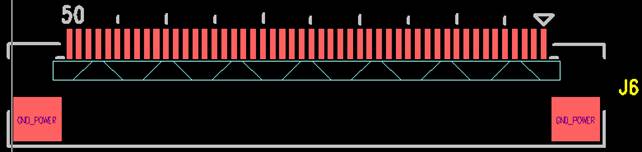

6.5寸、7寸、8寸显示屏(RGB)接口定义
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
VLED+ |
16 |
B3 |
31 |
R4 |
46 |
VCOM |
|
2 |
VLED+ |
17 |
B2 |
32 |
R3 |
47 |
DITHB |
|
3 |
VLED- |
18 |
B1 |
33 |
R2 |
48 |
GND |
|
4 |
VLED- |
19 |
B0 |
34 |
R1 |
49 |
NC |
|
5 |
GND |
20 |
G7 |
35 |
R0 |
50 |
NC |
|
6 |
VCOM |
21 |
G6 |
36 |
GND |
|
|
|
7 |
DVDD |
22 |
G5 |
37 |
DCLK |
|
|
|
8 |
MODE |
23 |
G4 |
38 |
GND |
|
|
|
9 |
DE |
24 |
G3 |
39 |
L/R |
|
|
|
10 |
VS |
25 |
G2 |
40 |
U/D |
|
|
|
11 |
HS |
26 |
G1 |
41 |
VGH |
|
|
|
12 |
B7 |
27 |
G0 |
42 |
VGL |
|
|
|
13 |
B6 |
28 |
R7 |
43 |
AVDD |
|
|
|
14 |
B5 |
29 |
R6 |
44 |
RESET |
|
|
|
15 |
B4 |
30 |
R5 |
45 |
NC |
|
|

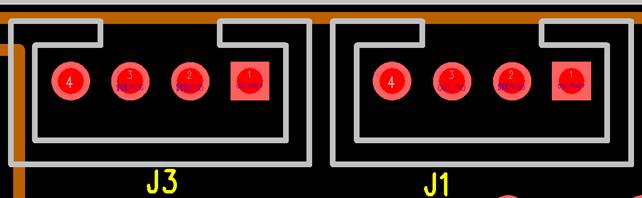

调试接口
 |
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
Linux打印接口J1 |
|||||||
|
1 |
GND |
2 |
UART0-RX |
3 |
UART0-TX |
4 |
NC |
|
eCOS打印接口J3 |
|||||||
|
1 |
GND |
2 |
UART3_ RX |
3 |
UART3_ TX |
4 |
NC |

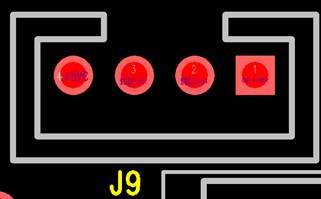

调试接口
 |
|
USB0接口 |
|||||||
|
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
引脚编号 |
定义 |
|
1 |
GND |
2 |
USB0_DP |
3 |
USB0_DM |
4 |
+5V |
